Описание АИСТ 10

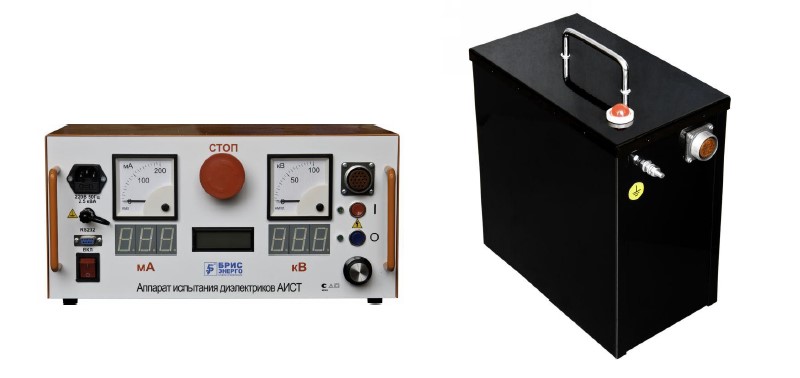

Аппарат АИСТ 10 предназначен для испытания электрической прочности твердых диэлектриков синусоидальным напряжением с частотой 50 Гц, генерирования напряжения переменного тока заданной величины. Аппарат выполнен в виде двух переносных блоков, соединенных кабелем: высоковольтного блока и пульта управления.
Принцип работы аппарата АИСТ 10

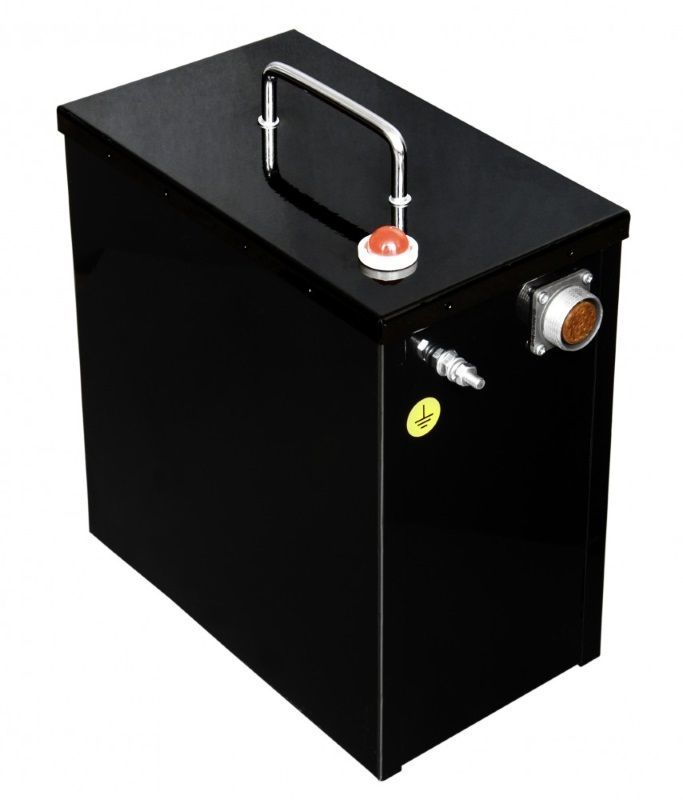

Высоковольтный генератор содержит высоковольтный трансформатор ТV B/B1, выход которого подключен к высоковольтному выводу. Второй вывод высоковольтного трансформатора заземлен через токоизмерительный резистор. К высоковольтному выводу подключен измерительный делитель высокого напряжения. Высоковольтный блок (ВВБ) реализован в пластиковом высокопрочном и герметичном корпусе с закрываемой крышкой, ручкой для переноски и кольцами для присоединения наплечного ремня. Высоковольтный трансформатор с делителем залит компаундом. Испытательное напряжение из ВВБ выводится высоковольтным кабелем в защитном экране.
Напряжение однофазной сети переменного тока поступает на пульт управления, далее через коммутирующие элементы – на регулирующий автотрансформатор и с его выхода, через разъем пульта управления- на первичную обмотку высоковольтного трансформатора.

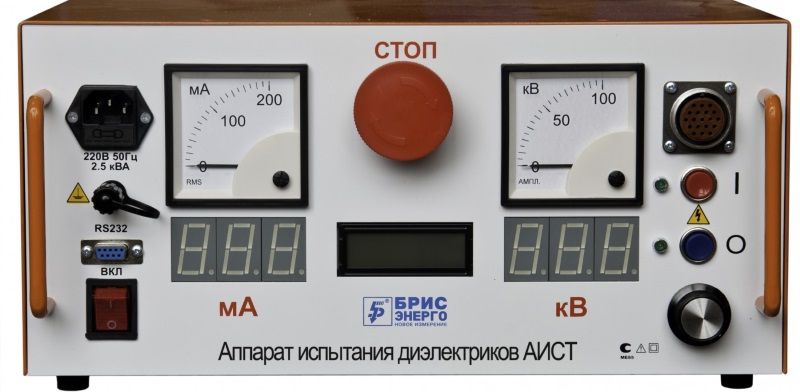

Пульт управления содержит панель управления, регулирующий автотрансформатор с электроприводом, элементы коммутации, элементы питания и модуль управления, реализованный на контроллере.
Пульт управления реализован в пластиковом высокопрочном и герметичном корпусе с закрываемой крышкой, ручкой для переноски и кольцами для присоединения наплечного ремня.
Технические характеристики АИСТ 10
| Параметр | Значение |
| Диапазон переменного испытательного напряжения | от 1 кВ до 10 кВ |
| Максимальное значение тока нагрузки на переменном напряжении | до 200 мА |
| Относительная погрешность измерения тока и напряжения | не более 3% |
| Режим испытаний | ручной и автоматический (в автоматичесом режиме настраиваются параметры предела высокого напряжения, скорости подъема испытательного напряжения, ток отсечки, время выдержки испытательного напряжения) |
| Вес пульта управления | 13 кг |
| Вес высоковольтного генератора | 16 кг |
| Габаритные размеры пульта управления | 390 х 390 х 185 мм |
| Габаритные размеры высоковольтного генератора | 280 х 160 х 320 мм |
Комплектация АИСТ 10
- пульт управления;
- блок высоковольтный;
- кабель соединительный (пульт управления - блок высоковольтный);
- кабель сетевого питания;
- провод заземления пульта управления;
- провод заземления блока высоковольтного.
