АИСТ СНЧ 60 - высоковольтная установка от БРИС Энерго

Для чего нужны СНЧ-установки?

Высоковольтные СНЧ-установки предназначены для испытания кабелей с изоляцией из сшитого полиэтилена щадящим методом. При проверке СПЭ-кабеля используется высокое входящее напряжение сверхнизкой частоты в 0,1 Гц. Это позволяет избежать нарушения свойств изоляции из сшитого полиэтилена. В результате испытаний с помощью установок СНЧ сохраняется целостность кабеля и его изоляции. Несмотря на инновационность технологии, данные установки просты в использовании и довольно компактны. Это позволяет проводить мобильные испытания СПЭ кабелей неразрушающим методом и с минимальными рабочими ресурсами.

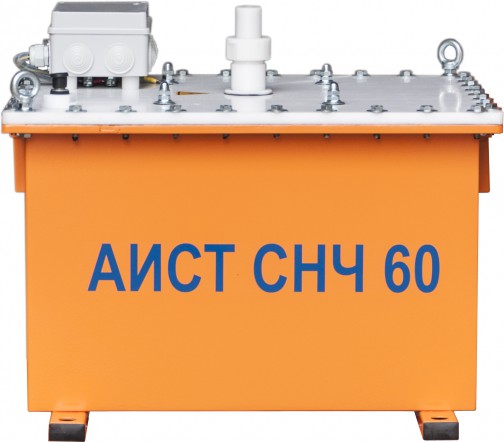

Обзор АИСТ СНЧ 60

Высоковольтная установка для испытания кабелей из сшитого полиэтилена (СПЭ) повышенным напряжением сверхнизкой частоты (СНЧ / VLF) АИСТ СНЧ 60 предназначается для тестирования кабелей силовых сетей, которые имеют изоляцию из сшитого полиэтилена. Тестирование кабелей осуществляется при помощи напряжения сверхнизкой частоты и при помощи напряжения DC до 60 кВ.

Технические характеристики высоковольтной установки для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) напряжением сверхнизкой частоты (СНЧ, VLF) АИСТ СНЧ 60

Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 60 обеспечивает работу с параметрами:

  • переменное напряжение сверхнизкой частоты, синусоидальной формы, в диапазоне частот от 0.1Гц до 0.01Гц, и в диапазоне напряжения (амплитудное значение) от 2 кВ до 60кВ;
  • постоянное напряжение (амплитудное значение) в диапазоне от 2 кВ до 60кВ;
  • наибольший постоянный ток нагрузки (действующее значение), в режиме выдачи постоянного напряжения - 10мА;
  • Рекомендуемое испытательное напряжение сверхнизкой частоты:

Номинальное напряжение
кабеля, кВ, (Фаза - фаза)
Амплитудное значение испытательного
напряжения, кВ, (фаза - экран)

6

11

10

18

15

27

20 36
25 45
35 60

Рекомендуемая длительность испытаний – 30 минут.
Для частот от 0.05 до 0.01Гц, рекомендуемая длительность испытаний - 1 час.

Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 60 обеспечивает следующие режимы работы:

  • режим проведения испытаний на переменном напряжении сверхнизкой частоты;
  • ручной режим проведения испытаний на постоянном напряжении;
  • автоматический режим проведения испытаний на постоянном напряжении;
  • режим настройки параметров испытаний.

Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 60 обеспечивает настройку следующих параметров испытаний:

  • амплитудное значение выходного испытательного напряжения, в диапазоне от 2 до 60 кВ, с шагом 1кВ;
  • среднее значение тока отключения, в диапазоне от 1 до 15мА для постоянного тока, с шагом 1мА;
  • время выдержки установленного выходного испытательного напряжения, в диапазоне от 5 с до 99 мин, выбираемого из последовательности – 5с, 10с, 15с, 20с, 25с, 30с, 35с, 40с, 45с, 50с, 1 мин и далее до 99 мин с шагом 1мин.

Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 60 обеспечивает запоминание значений напряжения и тока, при которых произошел пробой изоляции.



Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 60 обеспечивает индикацию:

  • готовности установки к включению выходного испытательного напряжения;
  • выбранного рода (сверхнизкой частоты или постоянного) выходного испытательного напряжения;
  • выбранного режима работы;
  • заданных параметров испытаний и продолжительность включения выходного испытательного напряжения;
  • включения выходного испытательного напряжения ;
  • амплитудного или действующего значения выходного напряжения в кВ с помощью стрелочного прибора;
  • значение амплитуды выходного напряжения в кВ, с помощью цифрового индикатора;
  • среднего значения выходного тока в мА, с помощью стрелочного прибора;
  • среднего значения выходного тока в мА, с помощью цифрового индикатора.
  • амплитудного значения тока кабеля в режиме СНЧ.

Масса высоковольтной установки для испытания кабелей из сшитого полиэтилена (СПЭ) АИСТ СНЧ 60:

  • пульт управления - 13 кг;
  • блок высоковольтный - 90 кг.

Габаритные размеры составных частей высоковольтной установки для испытания кабелей из сшитого полиэтилена (СПЭ) АИСТ СНЧ 60 не более:

  • пульта управления -  390 х 390 х 185 мм;
  • блока высоковольтного - 550 x 525 x 445 мм.
