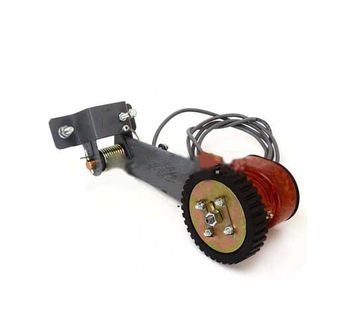

Датчик скорости ленты ДСЛ

Датчик скорости ленты ДСЛ

Заказать в один клик

Доставка по всей России

доставка продукции осуществляется транспортными компаниями Деловые Линии, ПЭК, КИТ. Курьерскими службами СДЭК, DHL, Pony Express.
Отправьте запрос или позвоните специалисту по данному оборудованию:

Менеджер Дмитрий Кондрат
E-Mail sale2@tochpribor.org

Телефоны +7 (863) 333-23-46 (доб 8)
Телефон +7 (499) 110-95-06 (доб 8)
Телефон +7 (812) 407-10-86 (доб 8)

Код товара 002-285-054

Датчик скорости ленты ДСЛ используется с целью определения значения перемещения (линейного) ленты конвейера.

Принцип функционирования данного датчика заключается в трансформации перемещения (линейного) конвейерной ленты в движение (вращательное) измерительного колеса. При этом при каждом повороте кодирующего диска (который с ним связан) на определенный угол формируется импульс. Соответственно импульс ДСЛ является пропорциональным перемещению (линейному) ленты конвейера на величину, которая определяется количеством меток на диске (кодирующем), диаметром измерительного колеса.

Такой датчик имеет следующие параметры:

  • напряжение (питающее, В) – 12…24 DC;
  • ток (выходной, мА) – не более 100;
  • ток (потребляемый, мА) – не более 40;
  • число импульсов ДСЛ (номинальное) на 1 м перемещения ленты (линейного) – 76;
  • скорость линейного перемещения ленты конвейера (max, м/с) – 5;
  • уровень защиты – IP54;
  • число импульсов на 1 полный оборот диска (кодирующего) – 30;
  • масса (кг) – не больше 4,5;
  • размеры (см) – не больше 38х24х19,5.

Датчик ДСЛ поставляется с кабелем.



Наименование

Значение

Напряжение питания

12…24 В постоянного тока

Потребляемый ток (не более)

40мА

Тип выхода

ОК с встроенным нагрузочным

резистором 2кОМ

Выходной ток (не более)

100 мА

Количество импульсов на один полный оборот кодирующего диска

30

Номинальное количество импульсов ДСЛ на один метр линейного перемещения ленты

76

Максимальная скорость линейного перемещения конвейерной ленты

5 м/сек

Степень защиты от воздействия окружающей среды ДСЛ

 IР54

Габаритные размеры, мм, не более

380х240х195

Масса, кг, не более

4,5
