Описание М405, М505
Вращатели сварочные трубные М405, М505 дают возможность производить поступательное (без скачков скорости) вращение трубы или другой детали цилиндрической формы, при сварных работах по внедрению в изделие различных фланцев и отводов, с навариванием наружных кольцевых швов и установленной скоростью работы в автоматическом режиме.
Механизм вращателя позволяет регулировать угол наклона детали, закрепленной и подготовленной к обработке, что обеспечивает наиболее оптимальное положение изделия для проведения качественной сварки с надежным и герметическим швом.
В случаях, когда работа ведется с изделиями большой длины, вращатель может комплектоваться люнетом – устройством поддержки, которое обеспечит проведение сварки негабаритных деталей без механической деформации.
Конструкция крепления вращателя позволяет обрабатывать трубы среднего диаметра (от 76 мм до 630 мм), с массой не менее 500 кг, и включает в себя нижние двухрядные ролики с одним специальным, приводным, и верхний прижимной ролик с ручной установкой. Ролики имеют резиновое покрытие, что исключает проскальзывание и рывки при проведении сварочных работ.
Для осуществления управлением вращателя в торцевой части его корпуса предусмотрена панель, позволяющая включать/выключать механизм, регулировать скорость вращения изделия.
.
Характеристики
Вращатель сварочный трубный | M405 |
Крутящий момент на оси вращения приводных роликов Н*м,не менее | 150 |
Наибольшая грузоподъемность, кг не менее | 500 |
Сварочная скорость вращения приводных роликов min-max, об/мин | 0.5-12 |
Что при ролике Ø125мм соответствует cварочной скорости min-max, м/мин | 0.2-2 |
Наружный диаметер роликов, мм | 125 |
Диаметер свариваемых изделий min-max, мм | 76-630 |
Род питающей сети | Переменный однофазный |
Частота тока, Гц | 50 |
Напряжение, В | 220 |
Габаритные размеры ДхВхШ, мм | 1211х1805х660 |
Масса кг, не более | 325 |
Вращатель сварочный трубный | M505 |
Крутящий момент на оси вращения приводных роликов Н*м,не менее | 2000 |
Наибольшая грузоподъемность, кг не менее | 1000 |
Наружный диаметр роликов, мм | |
приводных, поддерживающих | 180 |
прижимных | 150 |
Диаметр свариваемых изделий, мм. | |
наибольший | 730 |
наименьший | 57 |
Сварочная частота вращения приводных ролыков, об/мин. | |
наименьшая, не более | 0.17 |
наибольшая | 4.17 |
что при ролике Ø180 мм соответствует линейной скорости, м/ч: | |
наименьшая, не более | 5.5 |
наибольшая | 142 |
Наибольшее отклонение сварочной частоты вращения приводных роликов при изменении крутящего момента от наименьшего до наибольшего и изменении напряжения в пределах 0.95…1.1 от номинального, % при частоте вращения 2,5 об/мин | 10 |
Масса, кг, не более | |
Габаритные размеры, мм не более: | 325 |
Высота | 2865 |
Ширина | 910 |
Длина | 1425 |
Род тока питающей сети | переменный трёхфазный |
Частота тока, Гц | 50±1 |
Напряжение, В | 380±10% |
Степень защиты по ГОСТ 14254-80 шкафа управления | JP-32 |

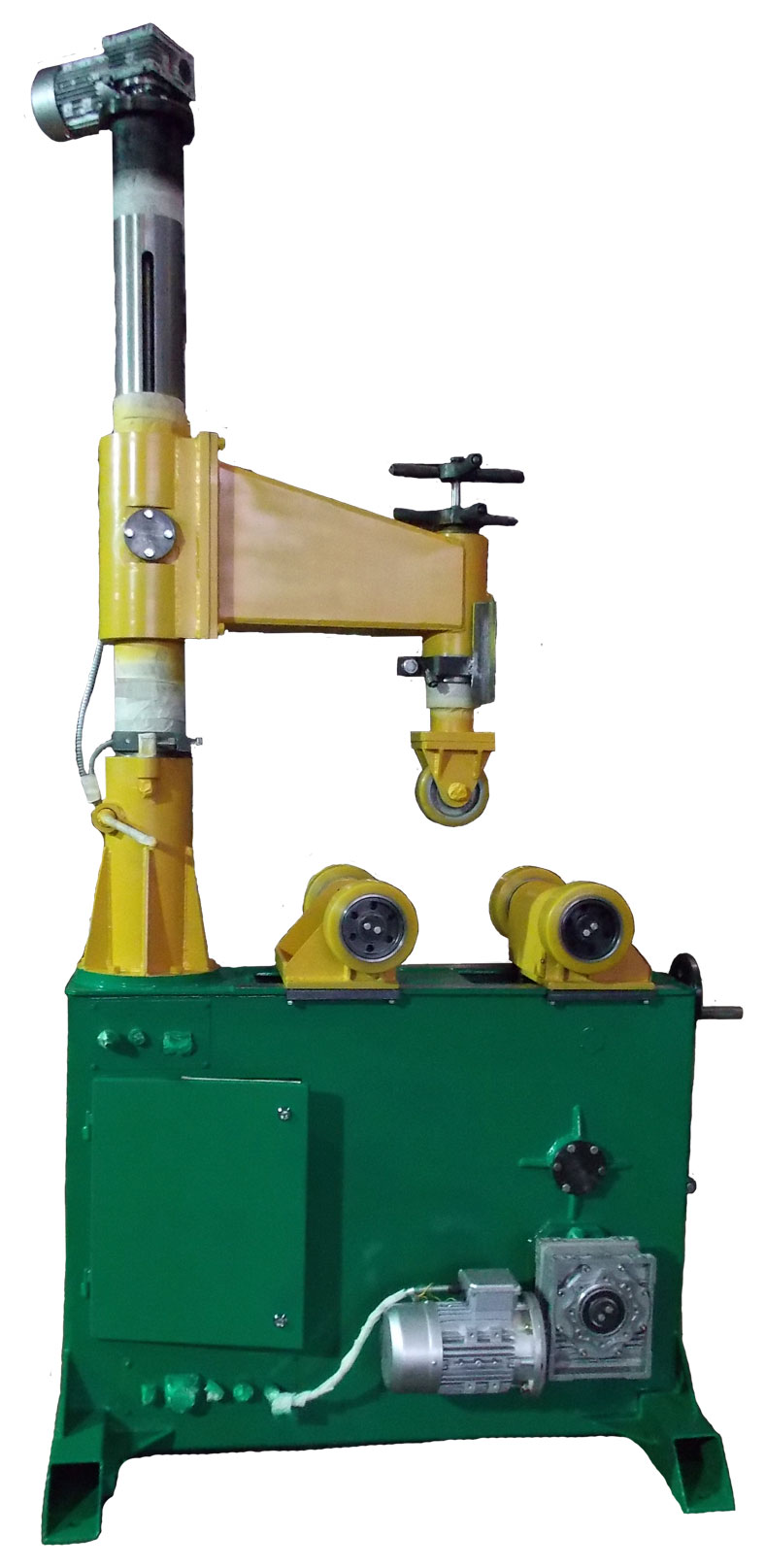

Вращатель сварочный трубный М505
